防雷接地检测

浏览次数:9733 日期:2017/3/31 10:12:03

一、首次检查时应查看隐蔽工程记录;检查接地装置的结构和安装位置;检查接地体的埋设间距、深度、安装方法;检查接地装置的材质、连接方法、防腐处理。

二、检查接地装置的填土有无沉陷情况。

三、检查有无因挖土,敷设管线或种植树木而挖断接地装置。

四、首次检查时应检查相邻接时的地中距离。

五、检查第一类防雷建筑物与树木之间的净距是否大于5M.

六、为检测两相邻接地装置是否达到本标准规定的独立接地装置要求,首次检测时应使用毫欧表对相邻接地装置进行测量。如测得阻值大于1Ω,断定为电气导通,如测得阻值偏大,则判定为各自独立接地。

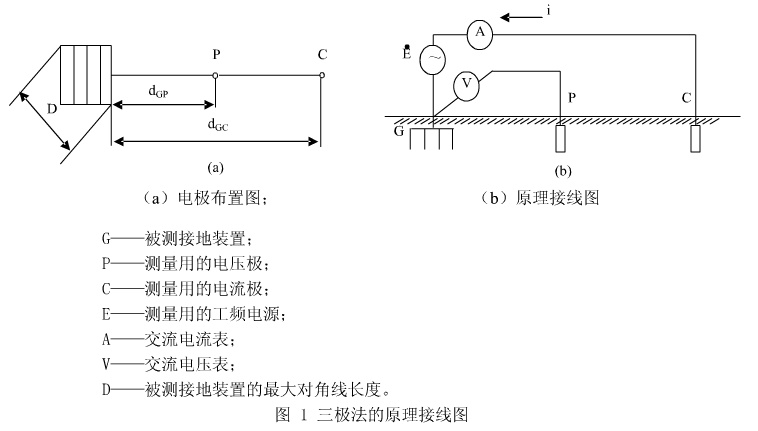

七、三极法的三极是指图1的被测接地装置G,测量用的电压极P和电流极C图中测量用的电流极C和电压极P离被测接地装置G的距离为dgc=(4~5)Ddgp=0.5~0.6dgcD为被测接地装置的最大对角线长度,点P可以认为是处在实际的零电位区内。为了较准确地找到实际零电位区时,可把电压极沿测量用电流极与被测接地装置之间连接线方向移动三次,每次移动的间距约为dgc5%,测量电压极P与接地装置G之间的电压。如果电压表的三次指示值之间的相对误差不超过5%,则可以把中间位置作为测量用电压极的位置

把电压表和电流表的指示值UcI代入式Rg=Ug/I中去,得到被测接地装置的工频接地电阻Rg

当被测接地装置的面积较大而土壤电阻率不均匀时,为了得到较可信的测试结果,宜将电流极离被测接地装置的距离增大,同时电压极被测接地装置的距离也相应地增大。

在测量工频接地电阻时,如dgc取(4~5D值有困难,当接地装置周围的土壤电阻率较均匀时,dgc可以取2D值,而dgcD值;当接地装置周围的土壤电阻率不均匀时,dgc可以取3D值,dgp值取1.7D值。
